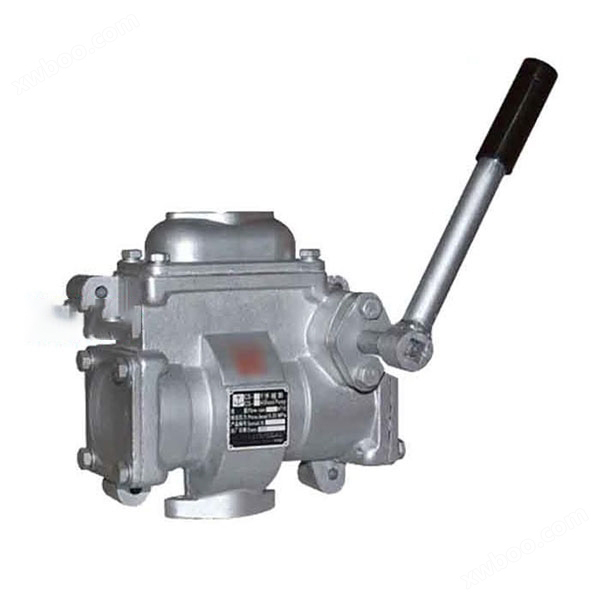

CS型手搖泵產品概述

CS-20、CS-25、CS-32系列適用于抽送燃油、潤滑油、水等液體。具有體積小、重量輕、自吸性能好、安裝使用方便等特點。本廠生產的CS系列手搖泵，設計合理、用料講究、維修簡單，重要的另件均經防腐蝕處理，因此是比較理想的船用泵浦。

CS型手搖泵規格和主要技術數據

型號	CS-20型泵	CS-25型泵	CS-32型泵
流量m3/分	0.02m3/分	0.032m3/分	0.04m3/分
排出壓力Mpa	0.25mPa	0.25mPa	0.25mPa
吸入真空高度m	5m(水柱)	5m(水柱)	5m(水柱)
活塞行程mm	70mm	70mm	90mm
往復次數次/分	50次/分	50次/分	50次/分
泵缸直徑mm	φ65	φ75	φ88mm
手柄作用力kg	≈18kg	≈230N	≈28kg
進出水口徑mm	φ20mm	φ25	φ32mm
重量kg	6kg/臺	8.5kg/臺	12kg/臺

CS型手搖泵使用與維修

1.使用前先卸下兩側蓋及上端蓋上的放油螺釘、注入適量潤滑油，搖動手柄、直至手柄運動自如為止。

2.工作時手柄應作大角度的往復搖動。在泵進口前應設置濾器，以防臟物進入泵內影響泵的工作效率及使用壽命甚至損壞另部件。

3.泵安裝時應檢查一下設在泵上端蓋內的閥是否處在正確位置，并把泵搖動幾次看有否異常，若發現不正常，可向本廠調換。

4.本系列泵的油封周期六個月。若長期擱置或長期停止使用、由應清洗重新油封。

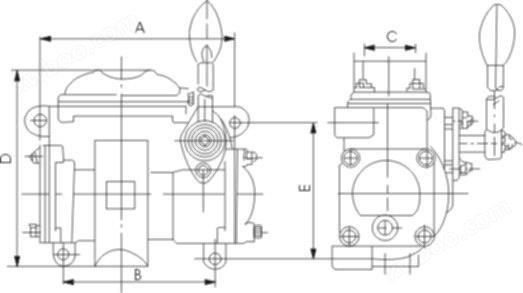

CS型手搖泵外形尺寸安裝圖

型號	CS-20	CS-25	CS-32	CS-38
A	180	205	225	280
B	152	180	200	245
C	63	70	81	70
D	213	220	249	260
E	134	150	165	180

CS型手搖泵主要另部件材料

另件名稱	材料	標 準
泵體	ZL102	GB1173-74
蓋	ZL102	GB1173-74
活塞	ZL102	GB1173-74
水缸套	HT20-40	GB 976-67
閥	2cr13	GB1220-75
閥座	H62	YB 553-71
軸	2cr13	GB1220-75
連桿機構	2cr13	GB1220-75
H型水缸套	H62	YB 553-71
